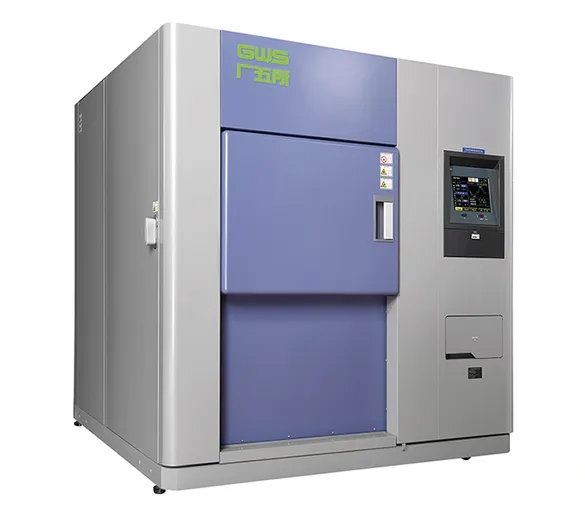

Serie TSH Cámara de pruebas de choque térmico de tres zonas

Equipo térmico de tres zonas que somete los productos a cambios extremos de temperatura para evaluar su fiabilidad y resistencia

Cámara de pruebas de choque térmico de tres zonas, serie TSG
  • Cámara de pruebas de choque térmico de tres zonas, serie TSG
  • Cámara de pruebas de choque térmico de tres zonas, serie TSG
  • Cámara de pruebas de choque térmico de tres zonas, serie TSG
  • Cámara de pruebas de choque térmico de tres zonas, serie TSG

    • Serie TSH Cámara de pruebas de choque térmico de tres zonas

    Equipo térmico de tres zonas que somete los productos a cambios extremos de temperatura para evaluar su fiabilidad y resistencia

    Las cámaras de choque térmico de tres zonas permiten someter los productos a cambios bruscos de temperatura en cuestión de segundos, gracias a sus compartimentos independientes de calor, ambiente y frío. A diferencia de otros sistemas que requieren mover las muestras, este diseño mantiene el producto inmóvil y controla automáticamente el flujo de aire, evitando vibraciones y logrando mediciones más precisas. Además, puede operar en modo de dos o tres zonas, ofreciendo versatilidad para distintos tipos de pruebas.

    Aplicaciones comunes de las pruebas
    • Evaluaciones en altas temperaturas para medir la resistencia térmica
    • Pruebas en bajas temperaturas que revelan el comportamiento ante el frío extremo
    • Programas de ciclos térmicos controlados para simular variaciones reales
    • Pruebas de choque térmico que reproducen cambios bruscos y exigentes
    Están diseñadas para ajustarse a los estándares más exigentes del sector, cumpliendo con las siguientes normativas:
    • EN IEC 61000-6-2:2019
    • EN IEC 61000-6-4:2019
    • EN 61010-1:2010+A1:2019
    Solicite una cotización
    Configuración estándar
    • Configuración estándar
      1 pasacables ovalado de 25×100 mm, con tapón y tapa de goma blanda gris
    • Configuración estándar

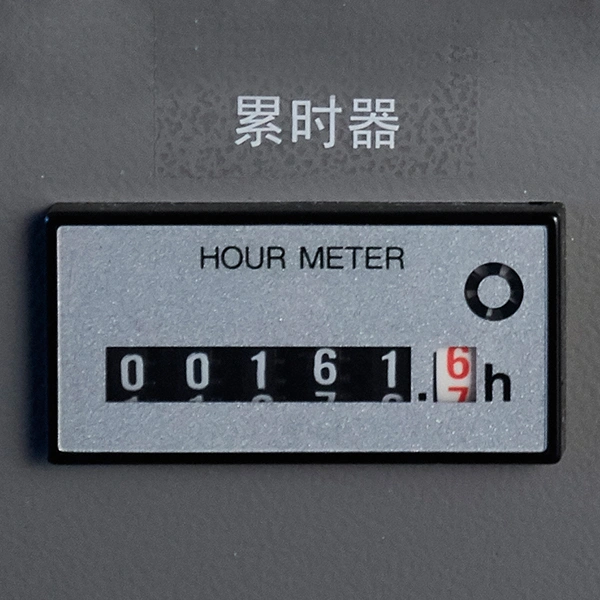

      Contador de horas
    • Configuración estándar

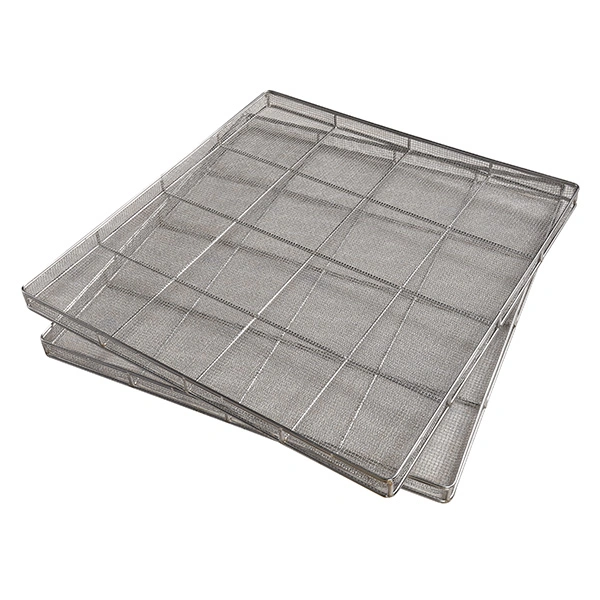

      2 juegos de bandejas para muestras
    • Configuración estándar
      6 ruedas giratorias

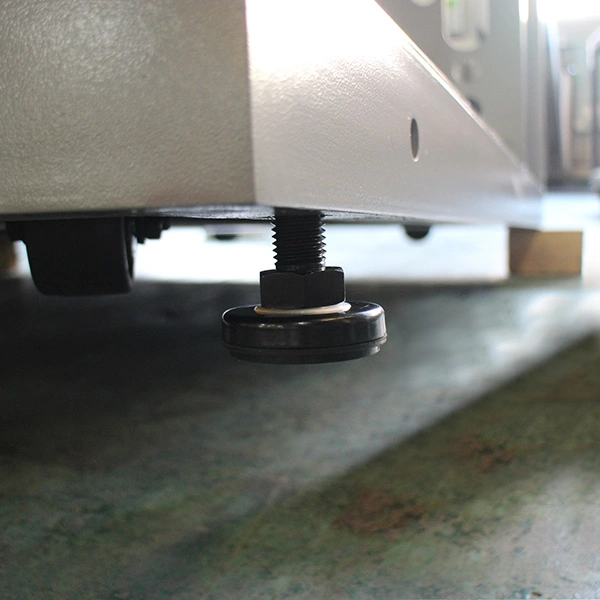

      4 patas niveladoras
    • Configuración estándar

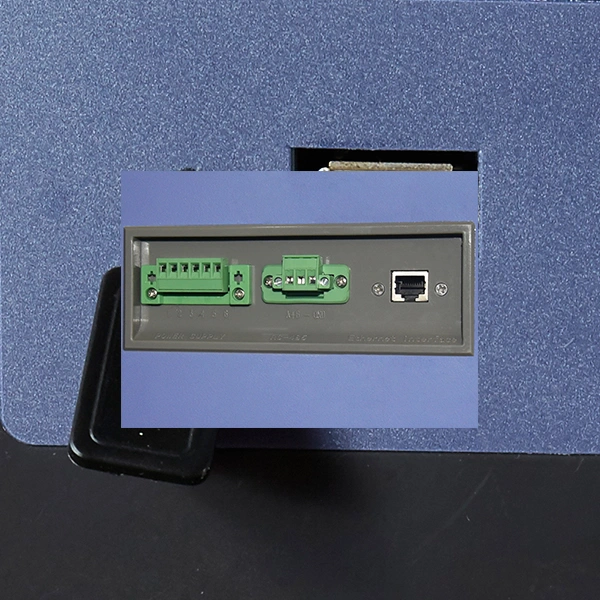

      1 terminal de alimentación para la muestra
      1 puerto de comunicación RS-485
      1 puerto Ethernet RJ-45
    • Configuración estándar

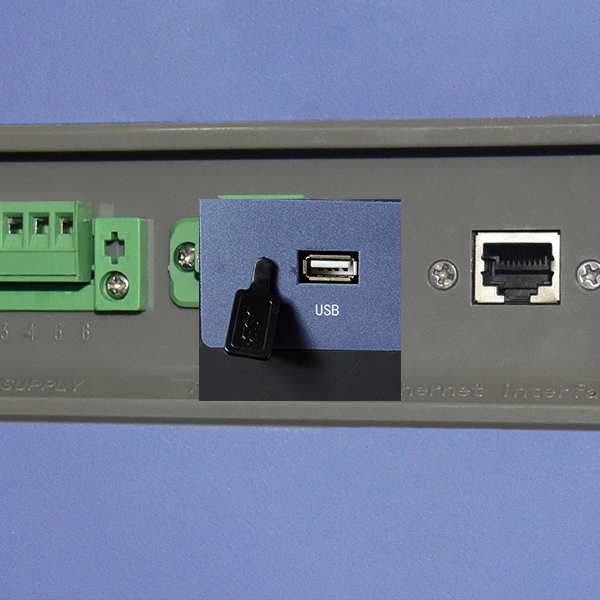

      Puerto USB
    Características
    • El sistema cuenta con un diseño fijo de tres zonas y compuertas neumáticas que redirigen el flujo de aire de forma automática, permitiendo realizar ensayos en modo de dos o tres zonas según las necesidades del protocolo.
    • Durante las pruebas, las muestras permanecen inmóviles dentro de la cámara, lo que elimina vibraciones y posibles interferencias. Gracias a esto, se obtienen mediciones más estables y resultados altamente confiables.
    • Además, incorpora una amplia puerta frontal con apertura y cierre neumáticos que simplifica al máximo la carga y descarga de los productos de ensayo.
    Parámetros técnicos
    Modelo Tipo 55 Tipo 55s Tipo H Tipo S Tipo L
    TSG2055W TSG3055W TSG5055W TSG10055W TSG3055WS TSG5055WS TSG-71H-W TSG-71S-A/W TSG-101S-W TSG-201S-W TSG-71L-A TSG-101L-A
    Volumen de la cámara (L) 200 300 500 970 300 500 70 70 100 200 70 100
    Sistema de prueba Conmutación neumática de compuertas para 2 o 3 zonas
    Rendimiento Zona de alta temperatura Temperatura máxima de precalentamiento +200 ℃
    Velocidad de calentamiento +60 ℃→+200 ℃ ≤20 min Temperatura ambiente→+200 ℃ ≤15 min
    Zona de baja temperatura Temperatura mínima de preenfriamiento -78 ℃ ﹣77 ℃ ﹣75 ℃
    Área de pruebas Desviación de la temperatura ±2 ℃ ±2 ℃ (≤+150 ℃) ±3 ℃ (＞+150 ℃)
    Rango de exposición a la temperatura Temperatura alta:(+60~+150) ℃
    Temperatura baja:(-55~-10) ℃    		 Temperatura alta:(+60~+200) ℃
    Temperatura baja:(-70~0) ℃    		 Temperatura alta:(+60~+200) ℃
    Temperatura alta:(-65~-0)℃
    Tiempo de recuperación de la temperatura ≤5 min ≤5 min ≤5 min ≤5 min ≤10 min ≤5 min
    Peso de la muestra* 10 kg 7.5 kg 12.5 kg 12.5 kg 7.5 kg 10 kg 3.5 kg 5 kg 5 kg 20 kg 2.5 kg 2.5 kg
    Dimensiones internas (mm) Ancho 650 970 970 970 970 970 410 410 650 650 410 650
    Alto 460 460 780 1000 460 780 460 460 460 460 460 460
    Profundidad 670 670 670 1000 670 670 370 370 370 670 370 370
    Dimensiones externas (sin salientes) (mm) Ancho 1710 2030 2030 2030 2030 2030 1310 1310 1550 1550 1310 1550
    Alto 1935 1935 2256 2475 1935 2256 1950 1950 1950 1950 1950 1950
    Profundidad 1845 1845 1845 2090 1845 1845 1830 1530 1530 1830 1530 1530
    Potencia nominal (kW) 39 39 50 55 50 55 43 35 35 49 26 26

    El rendimiento de los modelos con refrigeración por aire se determina a +25 °C y ≤85 % de humedad, con la cámara vacía. En los equipos refrigerados por agua, las mediciones se realizan entre +15 °C y +35 °C, con humedad ≤85 % y agua de refrigeración ≤+28 °C, también sin carga.

    Las pruebas utilizan circuitos integrados plásticos distribuidos en dos cestas, garantizando resultados consistentes. Para más detalles sobre la recuperación térmica, consulte a su representante comercial.

    La clave radica en la rapidez del cambio térmico. Mientras que las cámaras de temperatura y humedad o las de ciclado térmico modifican la temperatura de forma progresiva y controlada, las cámaras de choque térmico provocan un salto inmediato y extremo entre calor y frío. Esta transición súbita somete al material a un estrés intenso, ideal para detectar fallas ocultas que podrían pasar desapercibidas en condiciones de cambio gradual.

    Las cámaras de tres zonas están pensadas para ensayos complejos, como los que involucran componentes electrónicos delicados o piezas que deben permanecer conectadas durante la prueba. Permiten realizar ciclos continuos de choque con gran eficiencia y reducen el impacto de la vibración en muestras sensibles. En el caso de las cámaras de dos zonas, son prácticas para pruebas rápidas en piezas pequeñas, como chips o plásticos, donde la prioridad es la velocidad de la transición térmica y la vibración no representa un factor crítico.
