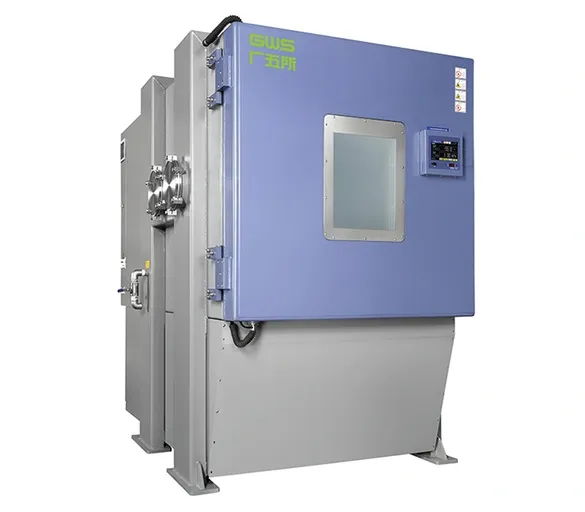

Cámara de prueba de altitud

Equipo de prueba que simula condiciones a gran altitud con regulación de temperatura y humedad, ideal para pruebas ambientales integrales

Cámara de prueba de altitud
  • Cámara de prueba de altitud
  • Cámara de prueba de altitud
  • Cámara de prueba de altitud

    • Cámara de prueba de altitud

    Equipo de prueba que simula condiciones a gran altitud con regulación de temperatura y humedad, ideal para pruebas ambientales integrales

    Al integrar la simulación de altitud con un control exacto de temperatura y humedad, estas cámaras también llamadas cámaras hipobáricas permiten reproducir condiciones ambientales extremas en un solo equipo. Se emplean para analizar cómo responden productos y materiales a cambios de presión y a condiciones climáticas severas que pueden presentarse durante el transporte, almacenamiento o uso en grandes alturas.

    Están diseñadas para ajustarse a los estándares más exigentes del sector, cumpliendo con las siguientes normativas:
    • EN IEC 61000-6-2:2019
    • EN IEC 61000-6-4:2019
    • EN 61010-1:2010+A1:2019
    Solicite una cotización
    Configuración estándar
    • Configuración estándar

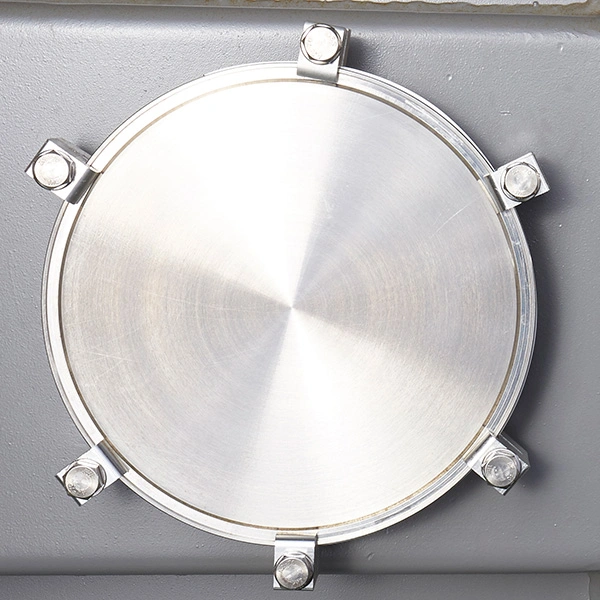

      2 pasacables (Ø200 mm), con bridas de placas de cierre
    • Configuración estándar

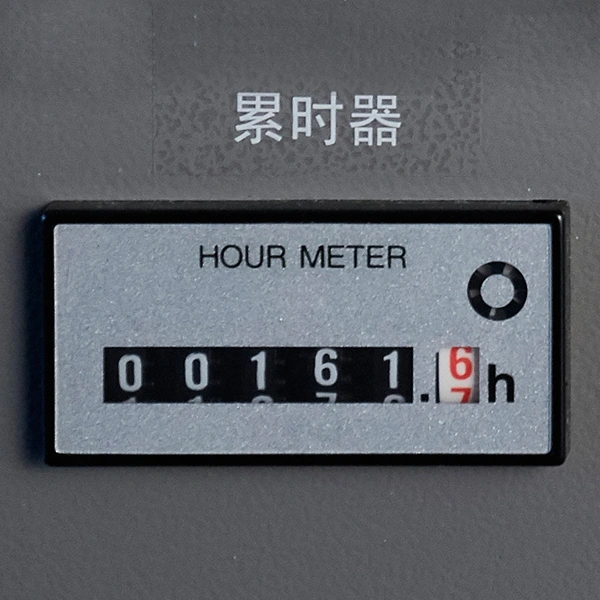

      Contador de horas
    • Configuración estándar

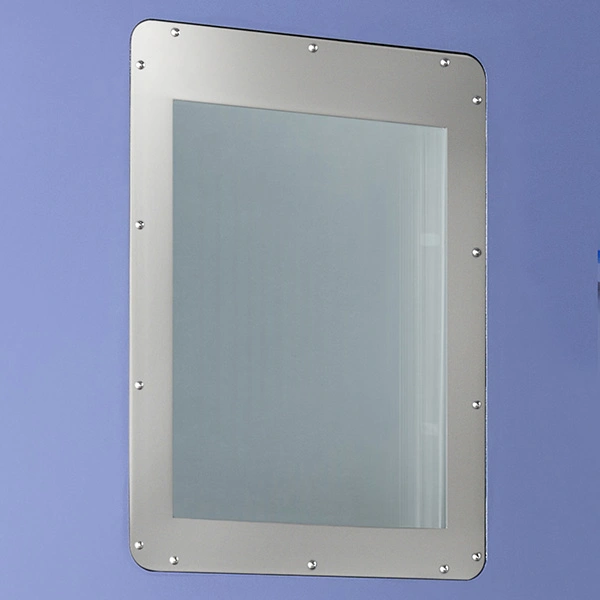

      1 ventana de observación (vidrio aislante térmico multicapa)
    • Configuración estándar

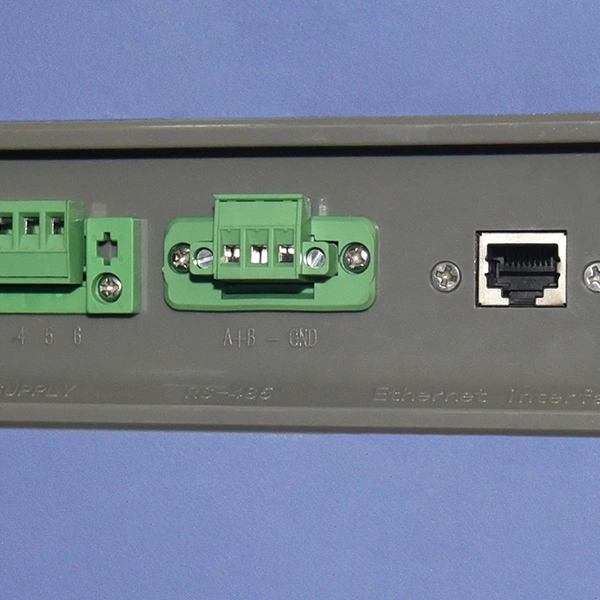

      1 terminal de alimentación para muestras
      1 puerto de comunicación RS-485
      1 puerto Ethernet RJ-45
    • Configuración estándar

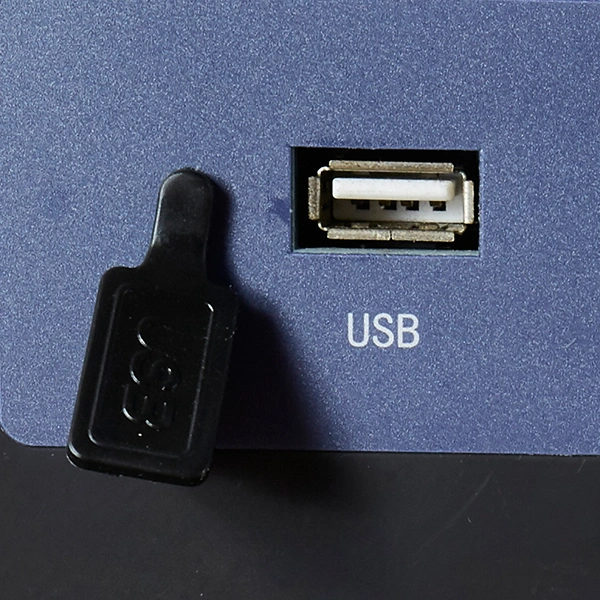

      Puerto USB
    • Configuración estándar

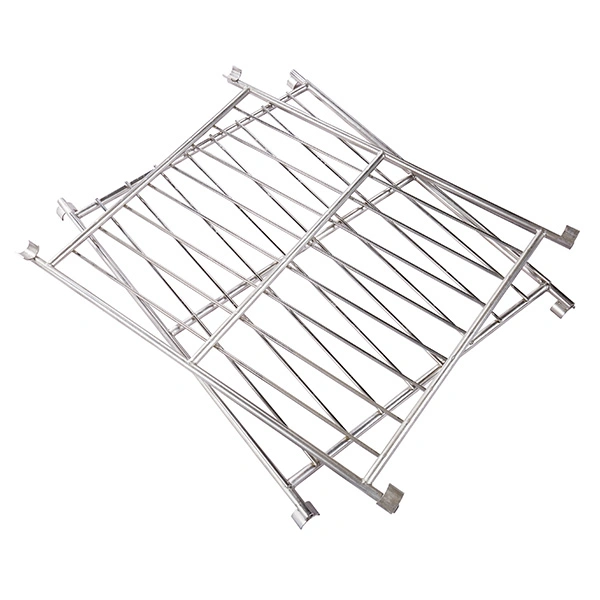

      2 estantes para muestras
    • Configuración estándar

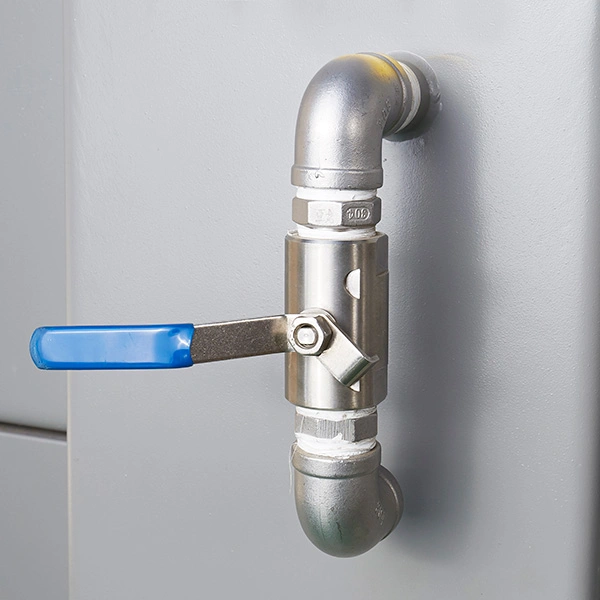

      Válvula de bola manual (DN25)
    Características
    • Reproduce de manera simultánea variaciones de temperatura, humedad y presión atmosférica, creando escenarios de prueba complejos
    • Permite una descompresión rápida de 75.5 kPa a 18.8 kPa en menos de 15 segundos, incluyendo un modo de descompresión explosiva para realizar pruebas de seguridad más complejas
    Aplicaciones comunes de las pruebas
    • Pruebas prolongadas a altas temperaturas
    • Evaluación del desempeño a bajas temperaturas
    • Pruebas con temperatura y humedad constantes
    • Ciclos alternos de calor y frío
    • Simulaciones combinadas de temperatura y humedad
    • Pruebas específicas de humedad
    • Evaluaciones integrales de baja presión y condiciones ambientales
    Parámetros técnicos
    Modelo VH0400 VH0700 VH1000 VH2400 VW/T0470W VW/T0770W VW/T1070W VW/T2470W VW/T5170W VW/T8070W VW/T12070W
    Volumen de la cámara (m³) 0.36 0.72 1.0 2.37 0.36 0.72 1.0 2.37 5.1 8.0 12.0
    Performance Rango de temperatura (Temperatura ambiente +20) ℃～+160 ℃ -70 ℃～+160 ℃
    Rango de presión Presión atmosférica～0.5 kPa (en condiciones de área de prueba seca)
    Rango de humedad —— (25~95) % humedad relativa (20~75 ℃), presión de aire ≥54 kPa,cuando no hay humedad activa ni carga térmica
    Fluctuación de la temperatura 1 ℃ (bajo presión atmosférica, sin carga) (conforme a la norma GB/T5170.2-2008)
    Desviación de la temperatura ±2 ℃ (bajo presión atmosférica, sin carga)
    Uniformidad de la temperatura 2 ℃ (bajo presión atmosférica, sin carga)
    Desviación de la humedad (bajo presión atmosférica, sin carga) —— ±3 % humedad relativa (>75 % humedad relativa) ±5 % humedad relativa (≤75 % humedad relativa)
    Desviación de la presión ±1 kPa (presión ≥20 kPa) ±5 % (presión 2～20 kPa) ±0.1 kPa (presión ≤2 kPa)
    Velocidad de calentamiento (bajo presión atmosférica, sin carga) 25 ℃ (temperatura ambiente)→+160 ℃
    ≤60 min
    Velocidad de enfriamiento (bajo presión atmosférica, sin carga) —— +25 ℃→-65 ℃
    —— ≤65 min ≤70 min ≤90 min ≤80 min ≤90 min
    Velocidad de caída de presión (sin carga, área de prueba seca) Presión atmosférica →1 kPa
    ≤25 min ≤30 min ≤45 min ≤25 min ≤30 min ≤45 min
    Caída rápida de presión (opcional) Descompresión de 75.5 kPa a 18.8 kPa en ≤15 s
    Función de prueba de descompresión explosiva (opcional) Descompresión de 75.5 kPa a 18.8 kPa en ≤0.1 s
    Dimensiones internas (mm) Ancho 600 800 1000 1300 600 800 1000 1300 1600 2000 2000
    Alto 750 900 1000 1300 750 900 1000 1300 2000 2000 2000
    Profundidad 800 1000 1000 1400 800 1000 1000 1400 1600 2000 3000
    Dimensiones externas (sin salientes) (mm) Ancho 1130 1290 1490 1790 1130 1290 1490 1790 2050 2450 2450
    Alto 2205 2350 2450 2750 2205 2350 2450 2750 3005 3005 3005
    Profundidad 2370 2510 2510 2910 2370 2510 2510 2910 4850 5250 6250
    Fuente de alimentación 380 V (trifásico de cuatro conductores + cable a tierra)
    Método de refrigeración Refrigeración por aire Refrigeración por agua

    Los valores de rendimiento se obtuvieron con la cámara sin carga, bajo condiciones ambientales controladas: temperatura entre +5 °C y +35 °C, humedad relativa máxima del 85 % y agua de refrigeración a una temperatura no superior a +28 °C.

    Estas cámaras son fundamentales en industrias como la electrónica, la automotriz, la aeroespacial y la farmacéutica. Permiten evaluar cómo se comportan materiales y componentes cuando se combinan factores ambientales extremos: baja presión, temperaturas críticas y niveles de humedad controlados. Son muy útiles para validar el rendimiento de productos que deben operar o transportarse en condiciones de gran altitud.

    La gran ventaja de una cámara de altitud es que, además de controlar la temperatura y la humedad, puede simular presiones atmosféricas reducidas. Gracias a ello, es posible recrear entornos de gran altitud o situaciones de transporte aéreo. Al integrar presión, temperatura y humedad en un solo equipo, estas cámaras ofrecen pruebas más completas para garantizar la fiabilidad, la seguridad y el rendimiento del producto en condiciones reales.
