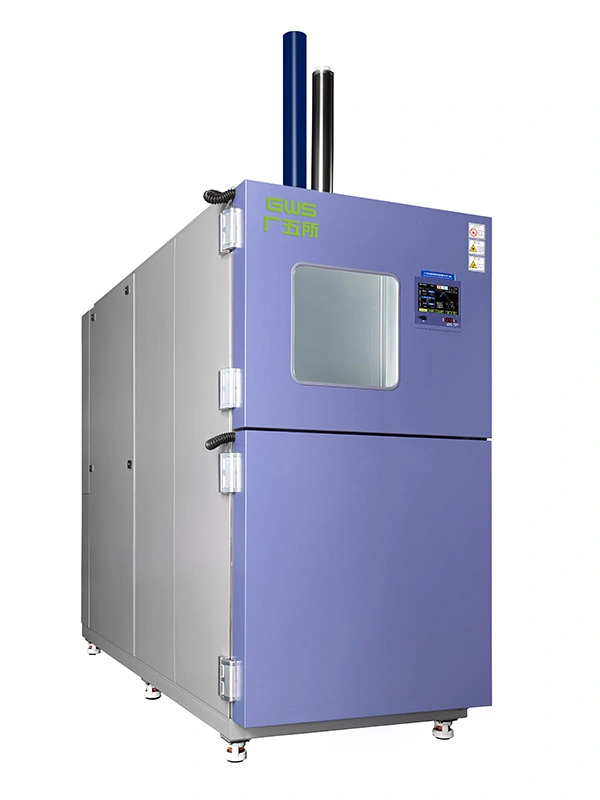

Serie TS Cámara de pruebas de choque térmico de dos zonas

Equipo ambiental diseñado para evaluar la confiabilidad de los productos frente a cambios bruscos de temperatura entre zonas calientes y frías

Cámara de pruebas de choque térmico de dos zonas, serie TS

Serie TS Cámara de pruebas de choque térmico de dos zonas

Equipo ambiental diseñado para evaluar la confiabilidad de los productos frente a cambios bruscos de temperatura entre zonas calientes y frías

Mediante el traslado rápido de las muestras entre zonas calientes y frías, este sistema recrea condiciones térmicas extremas en cuestión de segundos. Es una herramienta clave para descubrir defectos ocultos, validar la vida útil del producto y garantizar un desempeño confiable ante cambios de temperatura repentinos.

Aplicaciones comunes de las pruebas
  • Pruebas en condiciones de alta temperatura para verificar la resistencia y estabilidad de los materiales
  • Pruebas de rendimiento en ambientes fríos
  • Ciclos térmicos programados para simular variaciones graduales de temperatura
  • Choques térmicos instantáneos
Están diseñadas para ajustarse a los estándares más exigentes del sector, cumpliendo con las siguientes normativas:
  • EN IEC 61000-6-2:2019
  • EN IEC 61000-6-4:2019
  • EN 61010-1:2010+A1:2019
Solicite una cotización
Configuración estándar
  • Configuración estándar

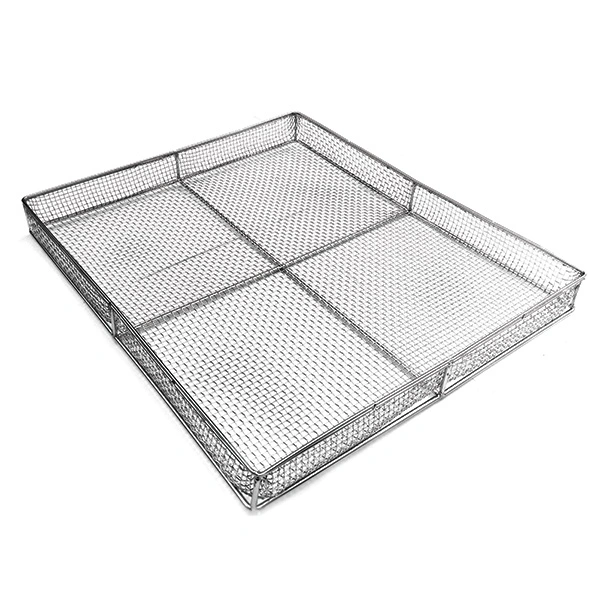

    Dos juegos de bandejas portamuestras
  • Configuración estándar
    Contador de horas
  • Configuración estándar

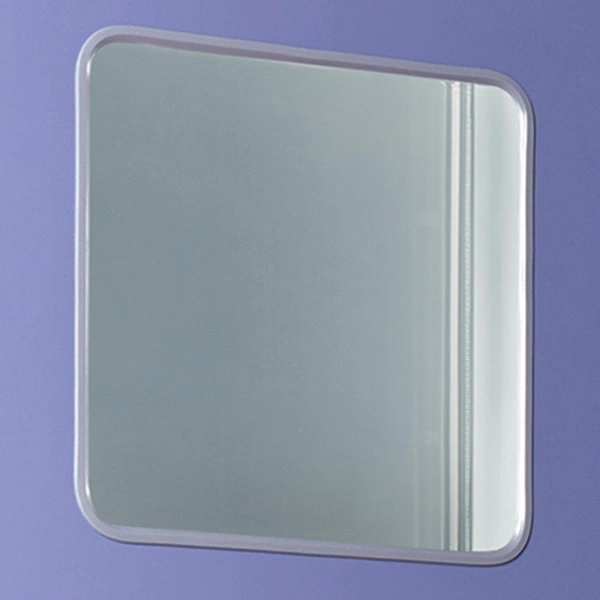

    1 ventana de observación (de vidrio aislante con lámina calefactora transparente)
  • Configuración estándar

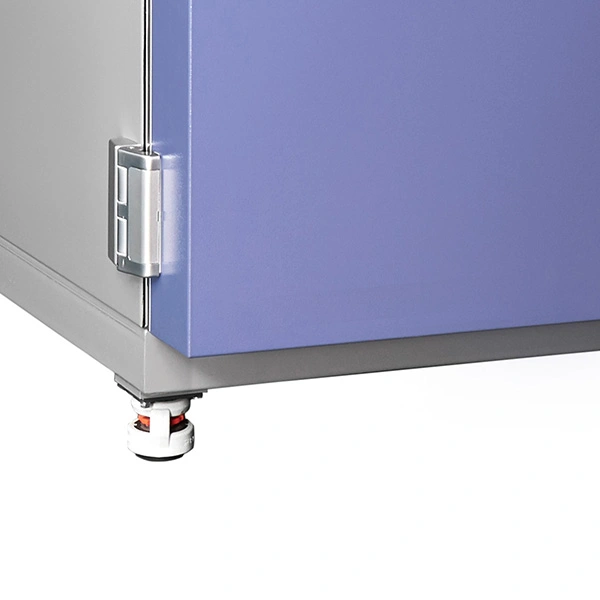

    6 ruedas giratorias (incluye patas niveladoras)
  • Configuración estándar
    1 terminal de alimentación para la muestra
    1 puerto de comunicación RS-485
    1 puerto Ethernet RJ-45
  • Configuración estándar
    Puerto USB
Parámetros técnicos
Modelo TS-120SA TS-120SW TS-300SW
Volumen de la cámara (L) Aprox. 120 Aprox. 300
Sistema de prueba 2 zonas con cesta motorizada de subida y bajada mediante husillo
Rendimiento Zona de alta temperatura Rango de tempertaura +60 ℃~+220 ℃
Velocidad de calentamiento ≥10 ℃/min
Zona de baja temperatura Rango de tempertaura -80 ℃~+70 ℃
Velocidad de calentamiento ≥2 ℃/min ≥1.5 ℃/min
Velocidad de enfriamiento ≥4 ℃/min ≥5 ℃/min
Área de pruebas (bandeja portamuestras) Rango de exposición a altas temperaturas +60 ℃~+200 ℃
Rango de exposición a bajas temperaturas -70 ℃~+70 ℃
Fluctuación de la temperatura 1 ℃
Desviación de la temperatura ±2 ℃ (≤150 ℃)，±3 ℃ (>150 ℃)
Rendimiento de recuperación de temperatura Tiempo de recuperación de la temperatura ≤5 min
Tiempo de transferencia de la bandeja portamuestras ≤10 s
Requerimientos de la prueba Exposición a altas temperaturas: +150 ℃ durante 30 minutos
Exposición a bajas temperaturas: -55 ℃ durante 30 minutos
Peso de la muestra: 3 kg (molde de plástico IC en dos bandejas portamuestras)		 Exposición a altas temperaturas: +150 ℃ durante 30 minutosExposición a bajas temperaturas: -55 ℃ durante 30 minutosPeso de la muestra: 10 kg (molde de plástico IC en dos bandejas portamuestras)
Condiciones El sensor se ubica estratégicamente cerca del centro de la zona de prueba.
En los modelos con sistema de enfriamiento por agua, la temperatura del líquido de refrigeración se mantiene a +25 °C para asegurar un rendimiento estable.
La tensión de alimentación debe ajustarse conforme a las especificaciones eléctricas indicadas para cada equipo.
Dimensiones internas (mm) Ancho (470) × Alto (410) × Profundidad (650) Ancho (470) × Alto (410) × Profundidad (650) Ancho (770) × Alto (610) × Profundidad (650)
Dimensiones externas (sin salientes) (mm) Ancho (1250) × Alto (2607) × Profundidad (2900) Ancho (1000) × Alto (2607) × Profundidad (2530) Ancho (1360) × Alto (3074) × Profundidad (3135)
Potencia nominal (kW) 16.5 15 35
Método de refrigeración Refrigeración por aire Refrigeración por agua

En los modelos con enfriamiento por aire, el rendimiento del equipo se ha determinado bajo condiciones ambientales estándar de +25 °C y una humedad relativa igual o inferior al 85 %, sin colocar muestras dentro de la cámara. Para los modelos con enfriamiento por agua, las pruebas se realizan en un rango de temperatura ambiente de +15 °C a +35 °C, con una humedad relativa ≤85 % y una temperatura del agua de refrigeración que no supera los +28 °C, también sin carga en el interior.

La clave radica en la rapidez del cambio térmico. Mientras que las cámaras de temperatura y humedad o las de ciclado térmico modifican la temperatura de forma progresiva y controlada, las cámaras de choque térmico provocan un salto inmediato y extremo entre calor y frío. Esta transición súbita somete al material a un estrés intenso, ideal para detectar fallas ocultas que podrían pasar desapercibidas en condiciones de cambio gradual.

Las cámaras de tres zonas están pensadas para ensayos complejos, como los que involucran componentes electrónicos delicados o piezas que deben permanecer conectadas durante la prueba. Permiten realizar ciclos continuos de choque con gran eficiencia y reducen el impacto de la vibración en muestras sensibles. En el caso de las cámaras de dos zonas, son prácticas para pruebas rápidas en piezas pequeñas, como chips o plásticos, donde la prioridad es la velocidad de la transición térmica y la vibración no representa un factor crítico.
