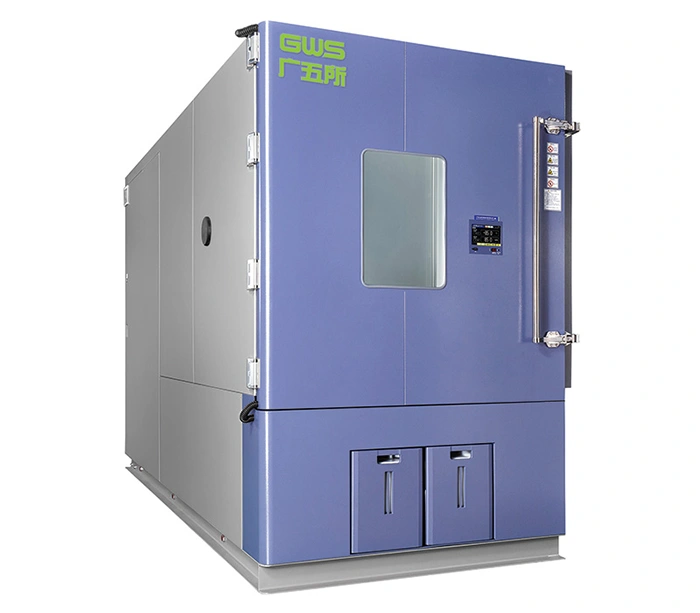

Cámara de pruebas de ciclo térmico de alta velocidad

Equipo de simulación ambiental diseñado para pruebas que requieren transiciones rápidas de temperatura

Cámara de pruebas de ciclo térmico de alta velocidad
  • Cámara de pruebas de ciclo térmico de alta velocidad
  • Cámara de pruebas de ciclo térmico de alta velocidad

    • Cámara de pruebas de ciclo térmico de alta velocidad

    Equipo de simulación ambiental diseñado para pruebas que requieren transiciones rápidas de temperatura

    Nuestras cámaras de ciclos térmicos de alta velocidad, también llamadas cámaras de ciclo térmico rápido permiten generar cambios de temperatura rápidos y precisos, ideales para evaluar cómo responden los productos a variaciones climáticas repentinas. Gracias a su tecnología de refrigeración eficiente y a controles de alta respuesta, estas cámaras facilitan pruebas que requieren máxima velocidad y precisión.

    Están diseñadas para ajustarse a los estándares más exigentes del sector, cumpliendo con las siguientes normativas:
    • EN IEC 61000-6-2:2019
    • EN IEC 61000-6-4:2019
    • EN 61010-1:2010+A1:2019
    Solicite una cotización
    Configuración estándar
    • Configuración estándar

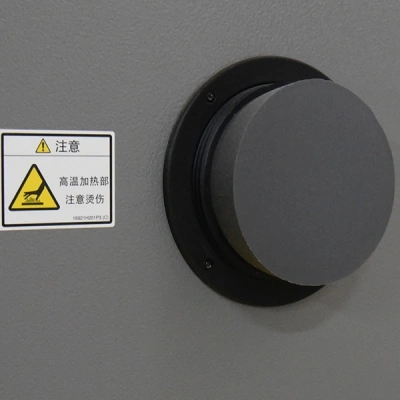

      2 puertos pasacables (Ø100 mm), uno a cada lado con tapón de goma flexible gris y tapa
    • Configuración estándar

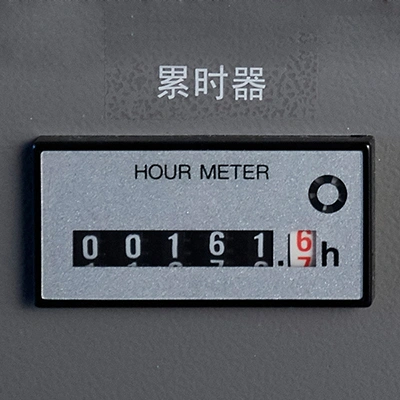

      Contador de horas
    • Configuración estándar

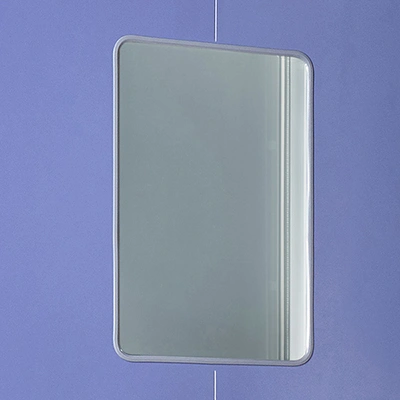

      1 ventana de observación (de vidrio aislante con lámina calefactora transparente)
    • Configuración estándar

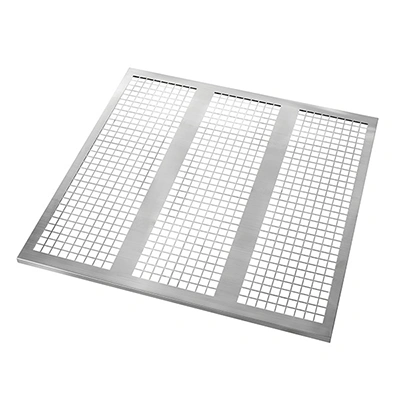

      2 juegos de bandejas para muestras
    • Configuración estándar

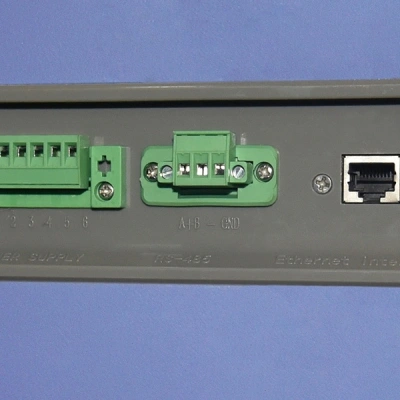

      1 terminal de alimentación para la muestra
      1 puerto de comunicación RS-485
      1 puerto Ethernet RJ-45
    • Configuración estándar

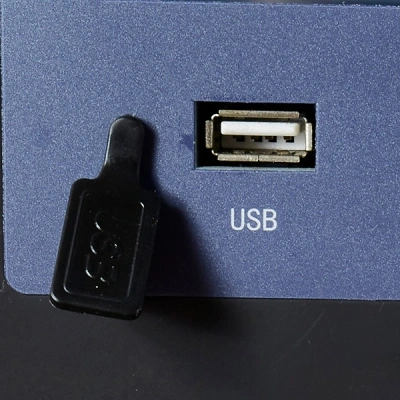

      Puerto USB
    Características
    • Permite transiciones de temperatura rápidas, alcanzando hasta 15 °C por minuto únicamente con refrigeración mecánica. Al utilizarse junto con nitrógeno líquido, la velocidad de enfriamiento puede llegar a 30 °C por minuto.
    • Además, garantiza un control preciso, manteniendo la temperatura dentro de ±0.5 °C y con una desviación máxima de ±1.5 °C durante todo el ciclo de prueba.
    Aplicaciones comunes de las pruebas
    • Pruebas prolongadas a altas temperaturas
    • Evaluación del desempeño a bajas temperaturas
    • Ciclos alternos de calor y frío
    • Pruebas con temperatura y humedad constantes
    • Simulaciones combinadas de condiciones climáticas
    • Evaluación del estrés ambiental
    Parámetros técnicos
    Modelo
    QW (con control de humedad)
    QT (sin control de humedad)     		QW/T0270W/A5T
    QW/T0270W/A10T
    QW/T0270W/A15T     		QW/T0570W/A5T
    QW/T0570W10T
    QW/T0570W15T     		QW/T1070W2T
    QW/T1070W5T
    QW/T1070W10T
    QW/T1070W15T     		QW/T2470W2T
    QW/T2470W10T
    QW/T2470W5T
    QW/T2470W15T     		QW/T12065W5
    QW/T12065W10
    Volumen de la cámara (m³) 0.21 0.5 1.0 2.36 12.6
    Rendimiento Rango de temperatura -70 ℃～+150 ℃ (180 ℃) -65 ℃～+125 ℃ (180 ℃)
    Rango de humedad (solo modelos con control de humedad) (20～98) % humedad relativa/(20～85) ℃
    Fluctuación de la temperatura ≤0.5 ℃ ≤0.6 ℃
    Desviación de la temperatura ±1.5 ℃ ±2 ℃
    Desviación de humedad (solo modelos con control de humedad) ±3 % humedad relativa (humedad >75 % humedad relativa) ±5 % humedad relativa (humedad ≤75 % humedad relativa)
    Velocidad de cambio de temperatura (refrigeración mecánica) 2/5/10/15 ℃/min (promedio en condiciones de carga estándar en un rango de -55 ℃ a +70 ℃/85 ℃ medido en la entrada de aire)
    Carga estándar Lingote de aluminio de 12.5 kg Lingote de aluminio de 15 kg Lingote de aluminio de 50 kg Lingote de aluminio de 100 kg Acero de 200 kg
    Dimensiones internas (mm) Ancho 600 800 1000 1300 2000
    Alto 700 900 1000 1300 2100
    Profundidad 500 700 1000 1400 3000
    Fuente de alimentación 380 V (trifásico de cuatro conductores + cable a tierra)
    Potencia nominal (kW) W5:19 / A5:20
    W10:22 / A10:25
    W15:25 / A15:28    		 W5:25 / A5:25
    W10:36 / W15:47    		 W2:27 / W5:43
    W10:56/W15:77    		 W2:37 / W5:56 W10:85/W15:115 W5:105/W10:160
    Método de refrigeración Refrigeración por aire o por agua
    (Los modelos que terminan con la letra ‘A’ tienen refrigeración por aire, mientras que los que terminan con ‘W’ utilizan refrigeración por agua. Por ejemplo, el QT0270A5 se refrigera por aire y el QT0270W5 por agua).
    Puerta de la cámara Puerta con bisagra simple Puertas con doble bisagra

    Los valores de rendimiento de las unidades con refrigeración por aire se obtienen con la cámara vacía y sin ventilación, bajo una temperatura ambiente de 25 °C y una humedad relativa de hasta el 85 %. En el caso de las unidades con refrigeración por agua, los datos se registran con la cámara vacía, a temperaturas ambientales entre 15 °C y 35 °C, humedad relativa de hasta el 85 % y temperatura del agua de enfriamiento igual o inferior a 28 °C.

    Se trata de un equipo diseñado para reproducir cambios bruscos de temperatura y humedad en un entorno controlado. Gracias a estos ciclos acelerados, es posible someter los productos a condiciones similares a las que enfrentarían en la realidad, detectando fallas potenciales y puntos débiles desde las etapas tempranas de desarrollo.

    Estas cámaras generalmente son utilizadas en industrias como la electrónica, la automotriz, la aeroespacial y la de materiales avanzados. Someter los productos a variaciones extremas y rápidas de temperatura permite evaluar su fiabilidad, resistencia y capacidad de adaptación. Los resultados de estas pruebas son clave para optimizar diseños, ajustar procesos de producción y reforzar los controles de calidad.

    Ofrecemos diferentes configuraciones para adaptarnos a sus necesidades de prueba, con velocidades comunes de 2, 5, 10 y hasta 15 °C por minuto. Si su proyecto requiere transiciones aún más exigentes, también desarrollamos sistemas personalizados capaces de alcanzar ritmos de cambio superiores, garantizando precisión y estabilidad en todo momento.
