Refrigerado por agua Sistema de pruebas de vibración

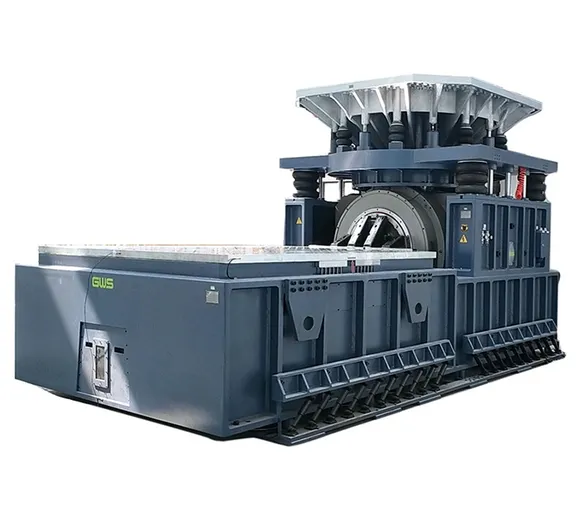

Sistema de vibración electrodinámico diseñado para probar muestras de tamaño mediano y grande

Sistema de prueba de vibración refrigerado por agua
  • Sistema de prueba de vibración refrigerado por agua
  • Sistema de prueba de vibración refrigerado por agua
  • Sistema de prueba de vibración refrigerado por agua

    • Refrigerado por agua Sistema de pruebas de vibración

    Sistema de vibración electrodinámico diseñado para probar muestras de tamaño mediano y grande

    Estos sistemas de vibración con enfriamiento por agua ofrecen potencias de entre 80 y 400 kN, ideales para realizar pruebas a productos grandes o pesados. Su combinación de fuerza y refrigeración eficiente les permite operar de manera estable incluso en condiciones exigentes. Su excelente capacidad de carga y un guiado preciso, los hacen ideales para sectores como la aeroespacial, defensa, marítimo y ferroviario para comprobar la durabilidad y fiabilidad de equipos críticos. Además, están diseñados según las normas chinas e internacionales y pueden adaptarse a necesidades específicas de cada proyecto.

    Cumplimiento de normas
    • Nuestros sistemas de vibración con enfriamiento por agua se diseñan siguiendo estrictamente las normas nacionales JJG948/2018, JJG1000-2005 y GB/T 13310-2007.
    • Su rendimiento cumple con los estándares internacionales ISO 5344, IEC 60068-2-6 y MIL-STD-810, garantizando resultados fiables.
    • Sus características como su configuración se pueden adaptar para ajustarse a los requisitos específicos de cada prueba.
    Solicite una cotización
    Configuraciones opcionales
    Parámetros técnicos
    Modelo del sistema TS25WLS3-340 TS35WLS3-340 TS50W-445 TS50WLS3-445 TS50WLS4-445 TS60W-445 TS60WLS3-445 TS60WLS4-445 TS70W-445 TS70WLS3-445 TS70WLS4-445 TS80W-445 TS80WLS3-445 TS80WLS4-445
    Senoidal/Aleatoria (kN) 25 35 50 50 50 60 60 60 70 70 70 80 80 80
    Fuerza de choque (kN) 50/75 70/105 100/150 100/150 100/150 120/180 120/180 120/180 140/210 140/210 140/210 160/240 160/240 160/240
    Rango de frecuencia (Hz) 5 - 2.800 5 - 2.800 5 - 2.600 5 - 2.500 5 - 2.400 5 - 2.600 5 - 2.500 5 - 2.400 5 - 2.600 5 - 2.500 5 - 2.400 5 - 2.500 5 - 2.500 5 - 2.400
    Aceleración máx.(m/s²) 1.000 1.000 1.000 1.000 900 1.000 1.000 1.000 1.000 1.000 1.000 1.000 1.000 1.000
    Velocidad máx.(m/s) 2 2 2 2 2 2 2 2 2 2 2 2 2 2
    Desplazamiento máx.(mm) 76 76 51 76 100 51 76 100 51 76 100 51 76 100
    Carga máx. (kg) 300 300 800 800 800 800 800 800 800 800 800 800 800 800
    Masa de la armadura (kg) 25 25 50 50 55 55 60 60 55 60 60 60 60 60
    Diámetro de la armadura (mm) 340 340 445 445 445 445 445 445 445 445 445 445 445 445
    Frecuencia natural del cuerpo suspendido (Hz) 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5
    Insertos de armadura (estándar) 21×M10 21×M10 17×M12 17×M12 17×M12 17×M12 17×M12 17×M12 17×M12 17×M12 17×M12 17×M12 17×M12 17×M12
    Densidad de flujo disperso ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs)
    Frecuencia de resonancia fundamental (Hz) 2.700 (nom.) ±5% 2.700 (nom.) ±5% 2.400 (nom.) ±5% 2.200 (nom.) ±5% 2.100(nom.) ±5% 2.350 (nom.) ±5% 2.200 (nom.) ±5% 2.100(nom.) ±5% 2.350 (nom.) ±5% 2.200 (nom.) ±5% 2.100(nom.) ±5% 2.200 (nom.) ±5% 2.200 (nom.) ±5% 2.100 (nom.) ±5%
    Peso (kg) 1750 1750 4550 4550 4550 4550 4550 4550 4550 4550 4550 4550 4550 4550
    Dimensiones (mm) 1136×710×1071 1136×710×1071 1636×1104×1300 1636×1104×1300 1636×1104×1336 1636×1104×1300 1636×1104×1300 1636×1104×1336 1636×1104×1300 1636×1104×1300 1636×1104×1336 1636×1104×1300 1636×1104×1300 1636×1104×1336
    Modelo del amplificador de potencia PWA30W PWA40W PWA50W PWA50W PWA50W PWA60W PWA60W PWA60W PWA70W PWA70W PWA80W PWA80W PWA80W PWA80W
    Potencia (kVA) 36 48 50 50 50 60 60 60 70 70 80 80 80 80
    Voltaje máx. de salida (V) 120 120 120 120 120 120 120 120 120 120 120 120 120 120
    Corriente máx. de salida (A) 400 500 550 550 550 550 550 550 600 600 900 900 900 900
    Requerimiento de potencia (kVA) 86 91 91 91 91 101 101 102 111 111 142 142 142 142
    Peso (kg) 700 1000 1100 1100 1100 1150 1150 1150 1200 1200 1800 1900 1900 1900
    Dimensiones (mm) 600×1000×2150 1200×1000×2150 1200×1000×2150 1200×1000×2150 1200×1000×2150 1200×1000×2150 1200×1000×2150 1200×1000×2150 1200×1000×2150 1200×1000×2150 1800×1000×2150 1800×1000×2150 1800×1000×2150 1800×1000×2150
    Modelo del equipo de refrigeración CW-40-1 CW-40-1 CW-40-1 CW-40-1 CW-80-1 CW-40-1 CW-40-1 CW-80-1 CW-40-1 CW-40-1 CW-80-1 CW-80-1 CW-80-1 CW-80-1
    Método de refrigeración Refrigeración por agua Refrigeración por agua Refrigeración por agua Refrigeración por agua Refrigeración por agua Refrigeración por agua Refrigeración por agua Refrigeración por agua Refrigeración por agua Refrigeración por agua Refrigeración por agua Refrigeración por agua Refrigeración por agua Refrigeración por agua
    Caudal del circuito interno de agua (L/min) 40 40 40 40 80 40 40 80 40 40 80 80 80 80
    Presión interna del agua (Mpa) 1 1 1 1 1 1 1 1 1 1 1 1 1 1
    Caudal del circuito externo de agua (L/min) 100 100 100 100 160 100 100 160 100 100 160 160 160 160
    Presión externa del agua (Mpa) 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4
    Potencia de la bomba de agua (kW) 5/2.5 5/2.5 5/2.5 5/2.5 10/4 5/2.5 5/2.5 10/4 5/2.5 5/2.5 10/4 10/4 10/4 10/4
    Peso (kg) 250 250 250 250 320 250 250 320 250 250 320 320 320 320
    Dimensiones (L×A×A) (mm) 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990
    Modelo del sistema TS100-550 TS100LS3-550 TS120-550 TS120LS3-550 TS160-650 TS160LS3-650 TS180-650 TS180LS3-650 TS200-650 TS200LS3-650 TS300LS3-870 TS350LS3-870 TS400LS3-870
    Senoidal/Aleatoria (kN) 100 100 120 120 160 160 180 180 200 200 300/240 350/250 400/300
    Fuerza de choque (kN) 200/300 200/300 240/360 240/360 320/480 320/480 360/480 360/480 400/600 400/600 600/900 700/900 800/1000
    Rango de frecuencia (Hz) 5 - 2.500 5 - 2.500 5 - 2.500 5 - 2.500 5 - 2.100 5 - 2.100 5 - 2.100 5 - 2.100 5 - 2.100 5 - 2.100 5 - 1.700 5 - 1.700 5 - 1.700
    Aceleración máx.(m/s²) 1.000 1.000 1.000 1.000 1.000 1.000 1.000 1.000 1.000 1.000 1.000 1.000 1.000
    Velocidad máx. (m/s) 2 2 2 2 2 2 2 2 2 2 2 2 2
    Desplazamiento máx. (mm) 51 76 51 76 51 76 51 76 51 76 76 76 76
    Carga máx. (kg) 1000 1000 1000 1000 2,500 2,500 2,500 2,500 2,500 2,500 5,000 5,000 5,000
    Masa de la armadura (kg) 90 90 90 90 150 150 150 150 150 150 300 310 330
    Diámetro de la armadura (mm) 550 550 550 550 650 650 650 650 650 650 870 870 870
    Frecuencia natural del cuerpo suspendido (Hz) 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5
    Insertos de armadura (estándar) 37×M12 37×M12 37×M12 37×M12 25×M12 25×M12 25×M12 25×M12 25×M12 25×M12 33×M12 33×M12 33×M12
    Densidad de flujo disperso ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs)
    Frecuencia de resonancia fundamental (Hz) 2.150 (nom.) ±5% 2.150 (nom.) ±5% 2.150 (nom.) ±5% 2.150 (nom.) ±5% 1.800 (nom.) ±5% 1.800 (nom.) ±5% 1.700 (nom.) ±5% 1.700 (nom.) ±5% 1.700 (nom.) ±5% 1.700 (nom.) ±5% 1.600 (nom.) ±5% 1.600 (nom.) ±5% 1.600 (nom.) ±5%
    Peso (kg) 7380 7380 7380 7380 11100 11100 11100 11100 11100 11100 22950 22950 22950
    Dimensiones (mm) 1780×1280×1380 1780×1280×1380 1780×1280×1380 1780×1280×1380 2100×1430×1553 2100×1430×1553 2100×1430×1553 2100×1430×1553 2100×1430×1553 2100×1430×1553 2800×2300×1943 2800×2300×1943 2800×2300×1943
    Modelo del amplificador de potencia PWA100W PWA100W PWA120W PWA120W PWA160W PWA160W PWA180W PWA180W PWA200W PWA200W PWA300W PWA350W PWA400W
    Potencia (kVA) 100 100 120 120 160 160 180 180 200 200 380 420 460
    Voltaje máx. de salida (V) 120 120 120 120 120 120 120 120 120 120 120 120 120
    Corriente máx. de salida (A) 1100 1100 1200 1200 1800 1800 2000 2000 2200 2200 3000 3600 4000
    Requerimiento de potencia (kVA) 162 162 182 182 232 232 252 252 282 282 427 507 537
    Peso(kg) 2000 2000 2000 2000 2700 2700 2700 2700 3400 3400 4200 6300 6300
    Dimensiones (mm) 1800×1000×2150 1800×1000×2150 1800×1000×2150 1800×1000×2150 2400×1000×2150 2400×1000×2150 2400×1000×2150 2400×1000×2150 3000×1000×2150 3000×1000×2150 6000×1000×2150 6000×1000×2150 6000×1000×2150
    Modelo del equipo de refrigeración CW-80-1 CW-80-1 CW-80-1 CW-80-1 CW-80-1 CW-80-1 CW-80-1 CW-80-1 CW-80-1 CW-80-1 CW-120-1 CW-120-1 CW-120-1
    Método de refrigeración Refrigeración por agua Refrigeración por agua Refrigeración por agua Refrigeración por agua Refrigeración por agua Refrigeración por agua Refrigeración por agua Refrigeración por agua Refrigeración por agua Refrigeración por agua Refrigeración por agua Refrigeración por agua Refrigeración por agua
    Caudal del circuito interno de agua (L/min) 80 80 80 80 80 80 80 80 80 80 120 120 120
    Presión interna del agua (Mpa) 1 1 1 1 1 1 1 1 1 1 1 1 1
    Caudal del circuito externo de agua (L/min) 160 160 160 160 160 160 160 160 160 160 320 320 320
    Presión externa del agua (Mpa) 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4 0.25~0.4
    Potencia de la bomba de agua (kW) 10/4 10/4 10/4 10/4 10/4 10/4 10/4 10/4 10/4 10/4 15/6.5 15/6.5 15/6.5
    Peso (kg) 320 320 320 320 320 320 320 320 320 320 350 350 350
    Dimensiones (L×A×A) (mm) 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990 600×1000×1990

    Para la circulación interna del equipo se recomienda utilizar agua destilada de baja dureza (≤30 ppm), con pH entre 7 y 8 y conductividad aproximada de 1 μS/cm. En cambio, el circuito de refrigeración externo puede funcionar con agua corriente.

    Este tipo de pruebas somete los productos a vibraciones controladas para analizar cómo responden a esfuerzos mecánicos similares a los que enfrentarían en condiciones reales. Gracias a ello, es posible detectar puntos débiles o fallas ocultas que podrían comprometer su funcionamiento a largo plazo.

    En sectores como la aeroespacial, automotriz y electrónica, la fiabilidad es clave. Las pruebas de vibración permiten:

    • Comprobar que los productos mantengan su resistencia y estabilidad con el tiempo.
    • Asegurar el cumplimiento de las normas de seguridad y rendimiento.
    • Evitar fallos en campo que podrían derivar en reparaciones costosas o retiradas de producto.

    La duración depende del tipo de producto, los objetivos de la prueba y las normas que se sigan. Algunas evaluaciones se completan en cuestión de horas, mientras que otras pueden extenderse por varios días o incluso semanas para reproducir con precisión las condiciones de uso prolongado y obtener resultados más representativos.
