Refrigerado por aire Sistema de pruebas de vibración

Vibrador electrodinámico diseñado para evaluar cómo se comportan y resisten los productos bajo condiciones de vibración simuladas

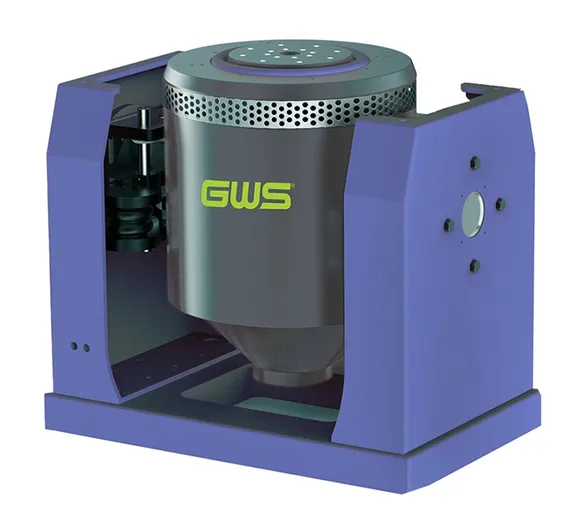

Sistema de prueba de vibración refrigerado por aire
  • Sistema de prueba de vibración refrigerado por aire
  • Sistema de prueba de vibración refrigerado por aire
  • Sistema de prueba de vibración refrigerado por aire

    • Refrigerado por aire Sistema de pruebas de vibración

    Vibrador electrodinámico diseñado para evaluar cómo se comportan y resisten los productos bajo condiciones de vibración simuladas

    Nuestros sistemas de vibración con refrigeración por aire ofrecen fuerzas de excitación que van desde 1 kN hasta 70 kN. Funcionan en un amplio rango de frecuencias y están diseñados para mantener un rendimiento estable y consistente, incluso durante pruebas prolongadas. Gracias a sus controles intuitivos y su alta fiabilidad, estos vibradores son ideales para evaluar componentes electrónicos, piezas de automoción y dispositivos médicos de tamaño pequeño o mediano.

    Cumplimiento de normas
    • Están diseñados siguiendo las normas JJG948/2018, JJG1000-2005 y GB/T 13310-2007.
    • Su rendimiento cumple con los estándares internacionales ISO 5344, IEC 60068-2-6 y MIL-STD-810.
    • Las configuraciones y funcionalidades se pueden personalizar para ajustarse a los requisitos específicos de cada prueba.
    Solicite una cotización
    Configuraciones opcionales
    Parámetros técnicos
    Modelo del sistema TS1-150 TS1.5-150 TS2-150 TS3-150 TS6-230 TS10-240 TS10D-240 TS20-320 TS20-445 TS20LS3-340 TS30-370
    Senoidal/Aleatoria (kN) 1 1.5 2 3 6 10 10 20 20 20 30
    Fuerza de choque (kN) 2 3 4 6 12 20 20 40/60 40/60 40/60 60/90
    Rango de frecuencia (Hz) 5 - 4.500 5 - 4.500 5 - 4.500 5 - 4.000 5 - 3.500 5 - 3.000 5-4.500 5 - 3.000 5 - 2.800 5 - 3.000 5 - 2.800
    Aceleración máx.(m/s²) 500 750 1.000 1.000 1.000 1.000 1.000 1.000 700 800 1.000
    Velocidad máx. (m/s) 2 2 2 2 1.8 1.8 1.8 2 2 2 2
    Desplazamiento máx. (mm) 25 25 25 25 51 51 51 51 51 76 51
    Carga máx. (kg) 70 70 70 120 300 300 300 300 300 300 500
    Masa de la armadura (kg) 2 2 2 3 6 10 10 20 28 25 30
    Diámetro de la armadura (mm) 150 150 150 150 230 240 240 320 445 340 370
    Frecuencia natural del cuerpo suspendido (Hz) 3 3 3 3 3 2.5 2.5 2.5 2.5 2.5 2.5
    Insertos de armadura (estándar) 13×M8 13×M8 13×M8 13×M8 17×M8 17×M10 17×M10 17×M10 17×M10 21×M10 17×M10
    Densidad de flujo disperso ﹤3 mT (30 Gs) ﹤ 3 mT (30 Gs) ﹤3 mT (30 Gs) ﹤ 3 mT (30 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 4 mT (40 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs)
    Frecuencia de resonancia fundamental (Hz) 3.400 (nom.) ±5% 3.400 (nom.) ±5% 3.400 (nom.) ±5% 2.900 (nom.) ±5% 2.800 (nom.) ±5% 2.400 (nom.) ±5% 3.200 (nom.) ±5% 2.600 (nom.) ±5% 2.600 (nom.) ±5% 2.600 (nom.) ±5% 2.400 (nom.) ±5%
    Peso (kg) 420 420 420 510 615 930 950 1750 1750 1750 2550
    Peso (kg) 420 420 420 510 615 930 950 1750 1750 1750 2550
    Dimensiones (mm) 745×560×658 745×560×658 745×560×658 805×560×663 875×560×727 966×640×786 1016×640×843 1136×710×1052 1136×710×1052 1136×710×1066 1230×790×1155
    Modelo del amplificador de potencia PWA1 PWA1.5 PWA2 PWA3 PWA6 PWA10 PWA10 PWA20 PWA20 PWA20 PWA30
    Potencia (kVA) 1 1.5 2 3 6 10 10 20 20 20 30
    Voltaje máx. de salida (V) 50 60 60 60 90 120 120 120 120 120 120
    Corriente máx. de salida (A) 20 25 35 50 70 110 110 230 230 230 300
    Requerimiento de potencia (kVA) 4 4.5 5.5 6.5 16 21 21 44 44 44 54
    Peso (kg) 285 285 285 285 320 320 320 330 330 330 585
    Dimensiones (mm) 600×980×1150 600×980×1150 600×980×1150 600×980×1150 600×980×1150 600×980×1150 600×980×1150 600×910×1800 z 600×910×1800 600×910×1800
    Modelo del equipo de refrigeración CD200 CD200 CD200 CD200 CD1000 CD1000 CD1000 CD3000 CD3000 CD3000 CD3000
    Método de refrigeración Refrigeración por aire Refrigeración por aire Refrigeración por aire Refrigeración por aire Refrigeración por aire Refrigeración por aire Refrigeración por aire Refrigeración por aire Refrigeración por aire Refrigeración por aire Refrigeración por aire
    Potencia (kW) 0.75 0.75 0.75 0.75 4 4 4 7.5 7.5 7.5 7.5
    Flujo de aire (m³/s) 0.1 0.1 0.1 0.1 0.33 0.33 0.33 0.46 0.46 0.46 0.46
    Presión de aire (kPa) 1 1 1 1 3.5 3.5 3.5 8.8 8.8 8.8 8.8
    Peso (kg) 25 25 25 25 120 120 120 235 235 235 235
    Dimensiones (mm) 496×382×1005 496×382×1005 496×382×1005 496×382×1005 792×557×1260 792×557×1260 792×557×1260 915×721×1445 915×721×1445 915×721×1445 915×721×1445
    Modelo del sistema TS30LS4-445 TS40-370 TS40LS4-445 TS50-445 TS50LS3-445 TS50LS4-445 TS60-445 TS60LS3-445 TS60LS4-445 TS65LS3-480 TS70LS3-550
    Senoidal/Aleatoria (kN) 30 40 40 50 50 50 60 60 60 65 70
    Fuerza de choque (kN) 60/90 80/120 80/120 100/150 100/150 100/150 120/180 120/180 120/180 130/195 140/210
    Rango de frecuencia (Hz) 5 - 2.600 5 - 2.800 5 - 2.600 5 - 2.600 5 - 2.600 5 - 2.500 5 - 2.600 5 - 2.600 5 - 2.500 5 - 2.700 5 - 2.500
    Aceleración máx. (m/s²) 750 1.300 900 1.000 900 850 1.000 1.000 1.000 920 850
    Velocidad máx. (m/s) 1.8 2 1.8 2 2 2 2 2 2 2 2
    Desplazamiento máx. (mm) 100 51 100 51 76 100 51 76 100 76 76
    Carga máx. (kg) 500 500 500 800 800 800 800 800 800 1,000 1,000
    Masa de la armadura (kg) 40 31 45 50 55 59 60 55 60 70 82
    Diámetro de la armadura (mm) 445 370 445 445 445 445 445 445 445 480 550
    Frecuencia natural del cuerpo suspendido (Hz) 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5
    Insertos de armadura (estándar) 17×M10 17×M10 17×M10 17×M12 17×M12 17×M12 17×M12 17×M12 17×M12 17×M12 33×M12
    Densidad de flujo disperso ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs) ﹤ 1 mT (10 Gs)
    Frecuencia de resonancia fundamental (Hz) 2.400 (nom.) ±5% 2.400 (nom.) ±5% 2.400 (nom.) ±5% 2.400 (nom.) ±5% 2.300 (nom.) ±5% 2.200(nom.) ±5% 2.400 (nom.) ±5% 2.400 (nom.) ±5% 2.200(nom.) ±5% 2.300 (nom.) ±5% 2.300 (nom.) ±5%
    Peso (kg) 2550 2550 2550 4550 4550 4550 4550 4550 4550 4550 7300
    Dimensiones (mm) 1230×790×1231 1230×790×1155 1230×790×1231 1636×1104×1274 1636×1104×1285 1636×1104×1340 1636×1104×1274 1636×1104×1285 1636×1104×1340 1636×1104×1276 1636×1104×1276
    Modelo del amplificador de potencia PWA30 PWA40 PWA40 PWA50 PWA50 PWA50 PWA60 PWA60 PWA60 PWA70 PWA70
    Potencia (kVA) 30 40 40 50 50 50 60 60 60 70 70
    Voltaje máx. de salida (V) 120 120 120 120 120 120 120 120 120 120 120
    Corriente máx. de salida (A) 300 400 400 500 500 500 550 550 550 580 580
    Requerimientos de potencia (kVA) 54 73 73 82 82 82 95 95 95 108 110
    Peso (kg) 585 700 700 780 780 780 850 850 850 900 900
    Dimensiones (mm) 600×910×1800 600×1000×2150 600×1000×2150 600×1000×2150 600×1000×2150 600×1000×2150 600×1000×2150 600×1000×2150 600×1000×2150 600×1000×2150 600×1000×2150
    Modelo del equipo de refrigeración CD3000 CD5000 CD5000 CD5000 CD5000 CD5000 CD7000 CD7000 CD7000 CD7000 CD7000
    Método de refrigeración Refrigeración por aire Refrigeración por aire Refrigeración por aire Refrigeración por aire Refrigeración por aire Refrigeración por aire Refrigeración por aire Refrigeración por aire Refrigeración por aire Refrigeración por aire Refrigeración por aire
    Potencia (kW) 7.5 15 15 15 15 15 22 22 22 22 22
    Flujo de aire (m³/s) 0.46 1.1 1.1 1.1 1.1 1.1 1.6 1.6 1.6 1.6 1.6
    Presión de aire (kPa) 8.8 7.7 7.7 7.7 7.7 7.7 7.5 7.5 7.5 7.5 7.5
    Peso(kg) 235 285 285 285 285 285 390 390 390 390 390
    Dimensiones (mm) 915×721×1445 1163×874×1882 1163×874×1882 1163×874×1882 1163×874×1882 1163×874×1882 1163×959×1882 1163×959×1882 1163×959×1882 1163×959×1882 1163×959×1882

    Este tipo de pruebas somete los productos a vibraciones controladas para analizar cómo responden a esfuerzos mecánicos similares a los que enfrentarían en condiciones reales. Gracias a ello, es posible detectar puntos débiles o fallas ocultas que podrían comprometer su funcionamiento a largo plazo.

    En sectores como la aeroespacial, automotriz y electrónica, la fiabilidad es clave. Las pruebas de vibración permiten:

    • Comprobar que los productos mantengan su resistencia y estabilidad con el tiempo.
    • Asegurar el cumplimiento de las normas de seguridad y rendimiento.
    • Evitar fallos en campo que podrían derivar en reparaciones costosas o retiradas de producto.

    La duración depende del tipo de producto, los objetivos de la prueba y las normas que se sigan. Algunas evaluaciones se completan en cuestión de horas, mientras que otras pueden extenderse por varios días o incluso semanas para reproducir con precisión las condiciones de uso prolongado y obtener resultados más representativos.
