Sistema de pruebas de ciclo de potencia para IGBT

Características

El sistema incorpora un cambio automático de polaridad, ideal para realizar pruebas bidireccionales en IGBT de doble matriz.
Incorporan una base de datos SQ Lite que guarda la información en tiempo real y genera gráficos de tendencias, facilitando el seguimiento y análisis de resultados.
También permite pruebas de envejecimiento en IGBT de doble puente, ya sea de forma independiente en cada brazo o en modos combinados en serie.
Su software incluye una práctica biblioteca de dispositivos que ofrece parámetros preconfigurados, agilizando la preparación de pruebas y evitando introducir datos repetidos.

Ventajas

Simulación realista de ciclos de potencia
Este sistema controla con gran exactitud factores esenciales como las formas de onda de corriente y voltaje, así como la frecuencia de los ciclos de encendido y apagado. Gracias a ello, logra reproducir fielmente las condiciones que enfrentan los IGBT en escenarios reales, garantizando pruebas confiables y representativas.
Control térmico preciso y confiable
El sistema integra sensores de alta sensibilidad que miden en tiempo real las variaciones de temperatura del chip, garantizando un seguimiento exacto durante las pruebas. Además, su unidad de refrigeración permite recrear diferentes escenarios de disipación térmica, similares a los que enfrentan los dispositivos en operación real. Gracias a este control detallado, es posible evaluar el rendimiento de los IGBT en diferentes rangos térmicos e identificar de manera temprana posibles fallos por fatiga térmica.
Análisis completo del comportamiento del dispositivo
El sistema no solo controla la temperatura y los ciclos de potencia, sino que también registra en tiempo real indicadores esenciales como la caída de voltaje en conducción, las pérdidas de conmutación y la dv/dt. Al analizar estos parámetros de forma conjunta, ofrece una visión profunda y precisa de cómo evolucionan y se degradan las propiedades eléctricas y térmicas del IGBT a lo largo de su vida útil.

Sistema de prueba	Tipo de sistema	Sistema de prueba de ciclo de potencia IGBT
	Modelo	PC3X
	Norma	JESD51-1
	Dimensiones	Gabinete de control: 160 cm (ancho) × 150 cm (profundidad) × 185 cm (alto)
	Dimensiones	Cámara de prueba: 101 cm (ancho) × 137 cm (profundidad) × 150 cm (alto)
	Requisitos de potencia	Gabinete de control: CA 380 V / 50 Hz Cámara de prueba: CA 220 V / 50 Hz
	Potencia	Gabinete de control: 15 kW Cámara de prueba: 5 kW
Fuente de alimentación de prueba	Número de fuentes de alimentación	3 pzas
	Rango de voltaje	0~20 V
	Precisión de voltaje	±1 % ± 5 dígitos
	Rango de corriente	1~2000 A
	Precisión de la fuente de corriente constante	±1 %
	Potencia máx.	40 kW
	Voltaje de control de puerta	-10 V~+20 V
	Precisión de la fuente de alimentación de puerta	±1 % ±5 dígitos
Tiempo de prueba	Tiempo de envejecimiento	0-9999 h
	Tiempo de conexión	1-9999 s
	Tiempo de desconexión	1-9999 s
Ciclo de prueba		1-999999 ciclos
Control de temperatura		Temperatura ambiente ~105 ℃ Precisión: ±1 % Estabilidad: ±3 ℃

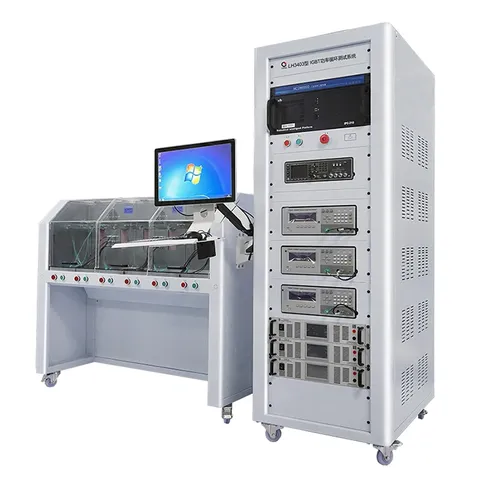

Serie PC3X Sistema de pruebas de ciclo de potencia para IGBT
